Descrição

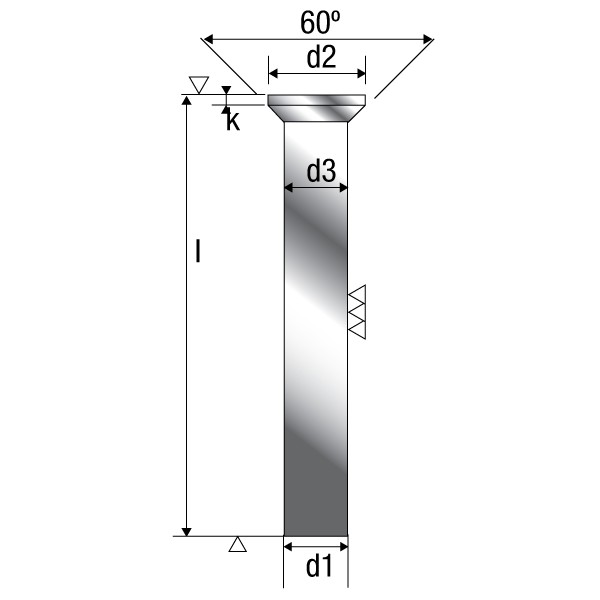

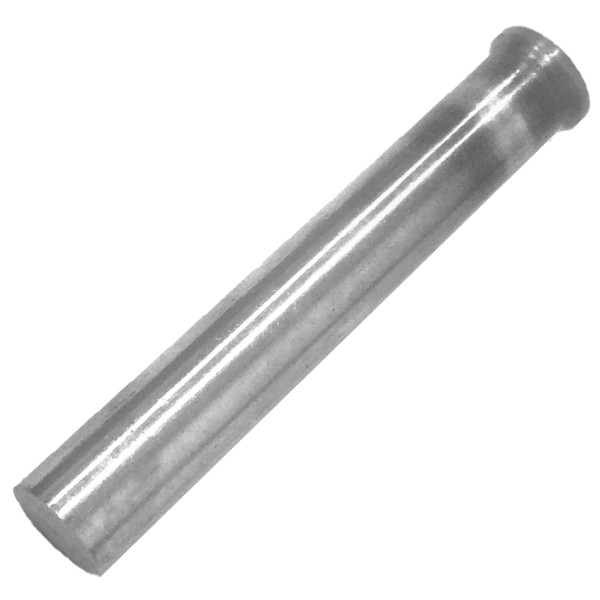

Aço HSS (aço rápido) Haste embaixo da cabeça mais grossa (d3 = 0,03mm mais o diâmetro nominal) Dureza: Haste 64 + 2 HRC em aço WS e HSS Cabeça 45 5 HR DIN 9861 paralelos.
| d1 | 1,0 | 1,15 | 1,35 | 1,55 | 1,75 | 1,95 | 2,05 | 2,25 | 2,55 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 |
| haste Øh6 | 1,1 | 1,3 | 1,5 | 1,7 | 1,9 | 2,0 | 2,2 | 2,5 | 2,95 | 3,4 | 3,9 | 4,4 | 4,9 | 5,4 | 5,9 | 6,4 |
| cabeça d2 0,05 | 1,8 | 2,0 | 2,2 | 2,5 | 2,8 | 3,0 | 3,2 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | 6,5 | 7,0 | 8,0 |
| TIPO D | d1+0,03 | |||||||||||||||
| k (cabeça) | 0,5 | |||||||||||||||
| d1 | 6,5 | 7,5 | 8,5 | 9,5 | 10,5 | 11,5 | 12,5 | 13,5 | 14,5 | 15,5 |
| haste Øh6 | 7,4 | 8,4 | 9,4 | 10,4 | 11,4 | 12,4 | 13,4 | 14,4 | 15,4 | 16 |
| cabeça d2 0,05 | 9 | 10,0 | 11 | 12 | 13 | 14,0 | 15 | 16 | 17,0 | 18 |
| TIPO D | d1+0,04 | |||||||||
| k (cabeça) | 0,5 | 1,5 | ||||||||
