Descrição

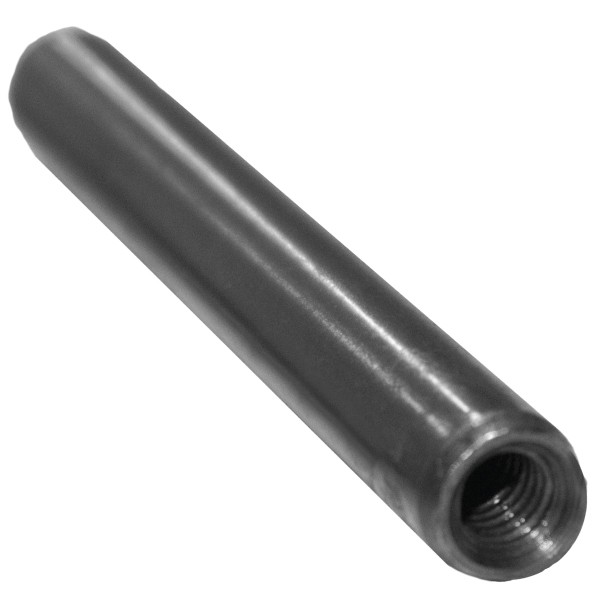

Pino Paralelo com Rosca Interna, fabricado de acordo a NORMA DIN 7979. Utilizado na ajustagem e fixação mecânica em geral, onde necessita-se a penetração total do pino.
Possui rosca, possibilitando a retirada posterior.
Disponível com opção de rebaixo de alívio para saída de ar, facilitando o encaixe.
MATERIAL: Aço Carbono.
TRATAMENTO TÉRMICO: Superficial (cementação) Temperado e Revenido.
DUREZA: 57/59 HRC.
ACABAMENTO: Retificado.
TOLERÂNCIA: ISO m6.

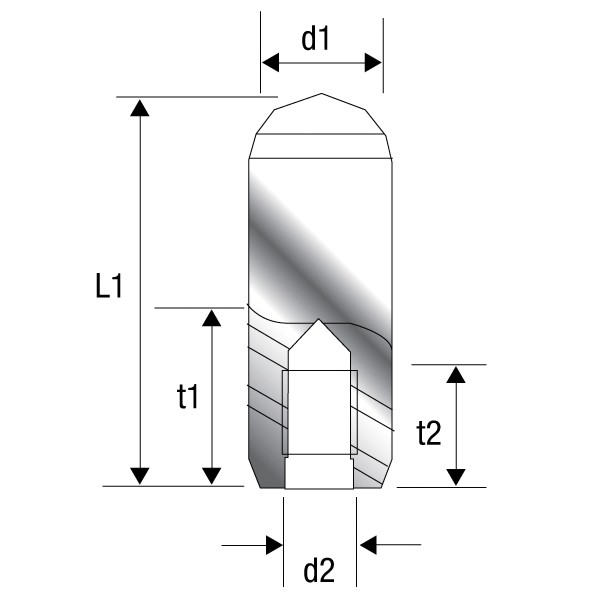

| Código | D2 | D1 | L1 = comprimento |
| SF7979-4X | M2,5 | 4 | 12 / 16 / 20 / 24 / 25 / 26 / 28 / 30 / 32 / 36 / 40 / 45 / 50 |
| SF7979-5X | M3 | 5 | 12 / 16 / 20 / 24 / 25 / 26 / 28 / 30 / 32 / 36 / 40 / 45 / 50 / 55 / 60 |
| SF7979-6X | M4 | 6 | 12 / 16 / 20 / 24 / 25 / 26 / 28 / 30 / 32 / 36 / 40 / 45 / 50 / 55 / 60 / 65 / 70 / 80 / 90 / 100 |
| SF7979-8X | M5 | 8 | 16 / 20 / 24 / 25 / 26 / 28 / 30 / 32 / 36 / 40 / 45 / 50 / 55 / 60 / 65 / 70 / 80 / 90 / 100 |
| SF7979-10X | M6 | 10 | 20 / 24 / 25 / 26 / 28 / 30 / 32 / 36 / 40 / 45 / 50 / 55 / 60 / 65 / 70 / 80 / 90 / 100 / 110 / 120 |
| SF7979-12X | M6 | 12 | 25 / 26 / 28 / 30 / 32 / 36 / 40 / 45 / 50 / 55 / 60 / 65 / 70 / 80 / 90 / 100 / 110 / 120 |
| SF7979-16X | M8 | 16 | 30 / 32 / 36 / 40 / 45 / 50 / 55 / 60 / 65 / 70 / 80 / 90 / 100 / 110 / 120 |
| SF7979-20X | M10 | 20 | 40 / 45 / 50 / 55 / 60 / 65 / 70 / 80 / 90 / 100 / 110 / 120 |
