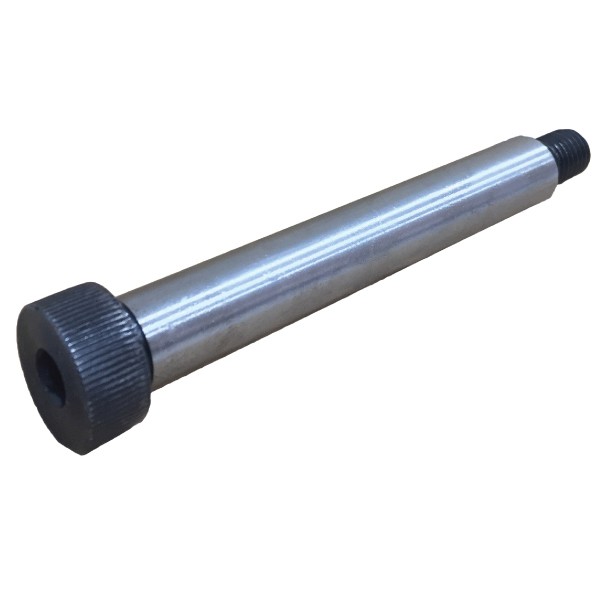

Descrição
Material: Aço
Versão: Classe de resistência 12.9.
Diâmetro da haste retificado, superfície sem tratamento.
Aço inoxidável com superfície sem tratamento ou em aço temperado.
Indicação: Os parafusos de ajuste com corpo retificado podem fazer mais do que parafusos convencionais: eles funcionam como “elementos construtivos” em diversas tarefas, proporcionando frequentemente as mais econômicas soluções, ao simplificarem construções complicadas.
Os parafusos de ajuste com corpo retificado possibilitam uma racionalização decisiva e de grande importância atualmente.
EM POLEGADAS

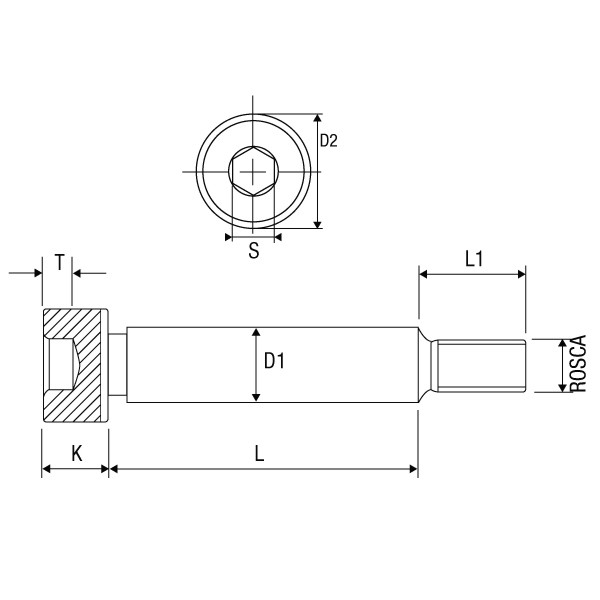

| Nominal | 1/4″ | 5/16″ | 3/8″ | 1/2″ | 5/8″ | 3/4″ | |
| D1 | Min | 6,25 | 7,84 | 9,42 | 12,60 | 15,77 | 18,95 |
| Máx | 6,30 | 7,88 | 9,47 | 12,65 | 15,82 | 19,05 | |
| D2 | Min | 9,07 | 10,64 | 13,79 | 18,52 | 21,67 | 24,82 |
| Máx | 9,53 | 11,12 | 14,27 | 19,05 | 22,22 | 25,40 | |
| ROSCA | 10-24 | 1/4″-20 | 5/16″-18 | 3/8″-16 | 1/2″-13 | 5/8″-11 | |
| K | Min | 4,49 | 5,31 | 6,10 | 7,67 | 9,27 | 12,45 |
| Máx | 4,76 | 5,56 | 6,35 | 7,94 | 9,53 | 12,70 | |
| L1 | Min | 9,03 | 10,62 | 12,20 | 15,37 | 18,55 | 21,72 |
| Máx | 9,53 | 11,12 | 12,70 | 15,87 | 19,05 | 22,22 | |
| S | Nominal | 3,18 | 3,97 | 4,76 | 6,35 | 7,94 | 9,53 |
| T | Min | 2,39 | 2,97 | 3,58 | 4,77 | 5,94 | 7,14 |
| L ± 0,10 | Medidas Comerciais | ||||||
| 3/8″ | X | X | X | ||||
| 1/2″ | X | X | X | X | |||
| 3/4″ | X | X | X | X | X | ||
| 1″ | X | X | X | X | X | ||
| 1.1/4″ | X | X | X | X | X | X | |
| 1.1/2″ | X | X | X | X | X | X | |
| 1.3/4″ | X | X | X | X | X | X | |
| 2″ | X | X | X | X | X | X | |
| 2.1/4″ | X | X | X | X | |||
| 2.1/2″ | X | X | X | X | |||
| 3″ | X | X | X | X | |||
| 3.1/4″ | X | X | X | X | |||
| 3.1/2″ | X | X | X | X | |||
| 4″ | X | X | X | X | |||
EM MILIMETROS
| Nominal | 6 | 8 | 10 | 12 | 16 | 20 | 25 | |
| D1 | Min | 5,98 | 7,97 | 9,97 | 11,97 | 15,97 | 19,96 | 24,96 |
| Máx | 6,00 | 8,00 | 10,00 | 12,00 | 16,00 | 20,00 | 25,00 | |
| D2 | Min | 9,85 | 12,80 | 15,80 | 17,80 | 23,70 | 29,65 | 35,65 |
| Máx | 10,00 | 13,00 | 18,00 | 16,00 | 24,00 | 30,00 | 36,00 | |
| ROSCA | M5 x 0,80 | M6 x 1,00 | M8 x 1,25 | M10 x 1,50 | M12 x 1,75 | M16 x 2,00 | M20 x 2,50 | |
| K | Min | 4,35 | 5,35 | 6,85 | 7,82 | 9,82 | 13,00 | 15,80 |
| Máx | 4,50 | 5,50 | 7,00 | 8,00 | 10,00 | 14,00 | 16,00 | |
| L1 | Min | 9,25 | 10,75 | 12,25 | 15,75 | 17,75 | 21,75 | 26,75 |
| Máx | 9,25 | 11,25 | 13,25 | 16,25 | 18,25 | 22,25 | 27,25 | |
| S | Nominal | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| T | Min | 2,60 | 3,45 | 4,30 | 5,10 | 6,40 | 9,00 | 10,00 |
| L ± 0,10 | Medidas Comerciais | |||||||
| 10 | X | X | ||||||
| 12 | X | X | ||||||
| 16 | X | X | X | X | ||||
| 20 | X | X | X | X | ||||
| 25 | X | X | X | X | ||||
| 30 | X | X | X | X | X | |||
| 35 | X | X | X | X | X | |||
| 40 | X | X | X | X | X | X | ||
| 45 | X | X | X | X | X | X | ||
| 50 | X | X | X | X | X | X | X | |
| 55 | X | X | X | X | X | X | ||
| 60 | X | X | X | X | X | X | ||
| 65 | X | X | X | X | X | X | ||
| 70 | X | X | X | X | X | X | ||
| 80 | X | X | X | X | X | |||
| 90 | X | X | X | X | X | |||
| 100 | X | X | X | X | X | |||
| 120 | X | X | X | X | X | |||
