Descrição

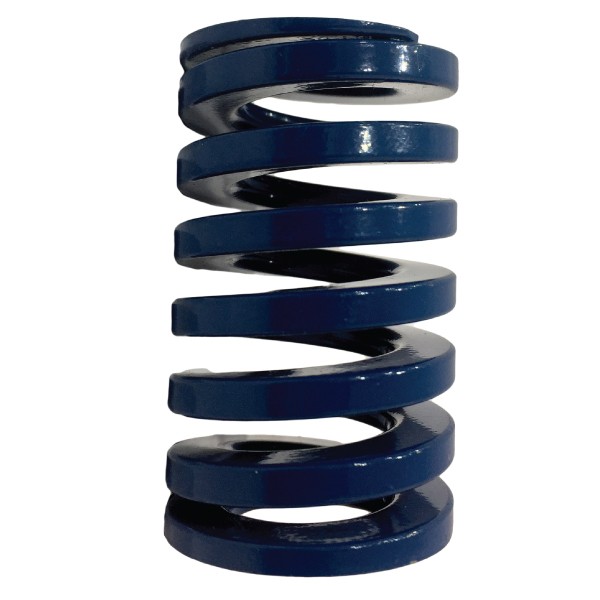

Liga de aço cromo de alta resistência à tração Seção transversal do arame otimizada Pontas com usinagem quadrada Garantem maior precisão de carga Tratadas por jato-percussão (aumenta a vida útil) Suportam cargas de choque e constantes deflexões à alta velocidade. Maior percurso disponível ao sólido. Observação: O diâmetro da haste (h) será sempre a metade do furo ( d ), com exceção das molas de 63 mm (h=38 mm)
| Ø DIÂMETRO EXTERNO FURO 10MM/ Ø INTERNO DA HASTE 5MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 25 | 0604-21 | 152 | 9,5 |
| 32 | 0605-21 | 158,6 | 12,2 |
| 38 | 0606-21 | 171,4 | 14,4 |
| 44 | 0607-21 | 172 | 16,7 |
| 51 | 0608-21 | 172,7 | 19,4 |
| 64 | 0610-21 | 182,3 | 24,3 |
| 76 | 0612-21 | 153,2 | 28,9 |
| 305 | 0648-21 | 185,6 | 116 |
| Ø DIÂMETRO EXTERNO FURO 12,5MM/ Ø INTERNO DA HASTE 6,3MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 25 | 0804-21 | 285 | 9,5 |
| 32 | 0805-21 | 302,6 | 12,2 |
| 38 | 0806-21 | 308,2 | 14,4 |
| 44 | 0807-21 | 309 | 16,7 |
| 51 | 0808-21 | 300,7 | 19,4 |
| 64 | 0810-21 | 294 | 24,3 |
| 76 | 0812-21 | 294,8 | 28,9 |
| 89 | 0814-21 | 283,9 | 33,8 |
| 305 | 0848-21 | 243,6 | 116 |
| Ø DIÂMETRO EXTERNO FURO 16MM/ Ø INTERNO DA HASTE 8MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 25 | 1004-21 | 469,3 | 9,5 |
| 32 | 1005-21 | 452,6 | 12,2 |
| 38 | 1006-21 | 488,2 | 14,4 |
| 44 | 1007-21 | 501 | 16,7 |
| 51 | 1008-21 | 512,2 | 19,4 |
| 64 | 1010-21 | 498,2 | 24,3 |
| 76 | 1012-21 | 514,4 | 28,9 |
| 89 | 1014-21 | 513,8 | 33,8 |
| 102 | 1016-21 | 523,8 | 38,8 |
| 305 | 1048-21 | 556,8 | 116 |
| Ø DIÂMETRO EXTERNO FURO 20MM/ Ø INTERNO DA HASTE 10MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 25 | 1204-21 | 912,2 | 9,4 |
| 32 | 1205-21 | 871,2 | 12 |
| 38 | 1206-21 | 784 | 14 |
| 44 | 1207-21 | 783,8 | 16,5 |
| 51 | 1208-21 | 792,3 | 19 |
| 64 | 1210-21 | 775,2 | 24 |
| 76 | 1212-21 | 702,8 | 28 |
| 89 | 1214-21 | 726 | 33 |
| 102 | 1216-21 | 752,4 | 38 |
| 115 | 1218-21 | 778,3 | 43 |
| 127 | 1220-21 | 796,8 | 48 |
| 139 | 1222-21 | 785,2 | 52 |
| 152 | 1224-21 | 752,4 | 57 |
| 305 | 1248-21 | 695,4 | 114 |
| Ø DIÂMETRO EXTERNO FURO 25MM/ Ø INTERNO DA HASTE 12,5MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 25 | 1604-21 | 1381,8 | 9,4 |
| 32 | 1605-21 | 1416 | 12 |
| 38 | 1606-21 | 1302 | 14 |
| 44 | 1607-21 | 1333,1 | 16,5 |
| 51 | 1608-21 | 1303,4 | 19 |
| 64 | 1610-21 | 1272 | 24 |
| 76 | 1612-21 | 1209,6 | 28 |
| 89 | 1614-21 | 1260,6 | 33 |
| 102 | 1616-21 | 1254 | 38 |
| 115 | 1618-21 | 1204 | 43 |
| 127 | 1620-21 | 1243,2 | 48 |
| 139 | 1622-21 | 1206,4 | 52 |
| 152 | 1624-21 | 1185,6 | 57 |
| 178 | 1628-21 | 1192,6 | 67 |
| 203 | 1632-21 | 1200,8 | 76 |
| 305 | 1648-21 | 1162,8 | 114 |
| Ø DIÂMETRO EXTERNO FURO 32MM/ Ø INTERNO DA HASTE 16MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 38 | 2006-21 | 2590 | 14 |
| 44 | 2007-21 | 2607 | 16,5 |
| 51 | 2008-21 | 2546 | 19 |
| 64 | 2010-21 | 2376 | 24 |
| 76 | 2012-21 | 2254 | 28 |
| 89 | 2014-21 | 2280,3 | 33 |
| 102 | 2016-21 | 2234,4 | 38 |
| 115 | 2018-21 | 2241,5 | 43 |
| 127 | 2020-21 | 2150,4 | 48 |
| 139 | 2022-21 | 2199,6 | 52 |
| 152 | 2024-21 | 2154,6 | 57 |
| 187 | 2028-21 | 2177,5 | 67 |
| 203 | 2032-21 | 2196,4 | 76 |
| 254 | 2040-21 | 2033 | 95 |
| 305 | 2048-21 | 2086,2 | 114 |
| Ø DIÂMETRO EXTERNO FURO 40MM/ Ø INTERNO DA HASTE 20MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 51 | 2408-21 | 3450,4 | 19 |
| 64 | 2410-21 | 3360 | 24 |
| 76 | 2412-21 | 3024 | 28 |
| 89 | 2414-21 | 2993,1 | 33 |
| 102 | 2416-21 | 3078 | 38 |
| 115 | 2418-21 | 3087,4 | 43 |
| 127 | 2420-21 | 3009,6 | 48 |
| 139 | 2422-21 | 2990 | 52 |
| 152 | 2424-21 | 2941,2 | 57 |
| 178 | 2428-21 | 2954,7 | 67 |
| 203 | 2432-21 | 2789,2 | 76 |
| 254 | 2440-21 | 2859,5 | 95 |
| 305 | 2448-21 | 2804,4 | 114 |
| Ø DIÂMETRO EXTERNO FURO 50MM/ Ø INTERNO DA HASTE 25MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 64 | 3210-21 | 5016 | 24 |
| 76 | 3212-21 | 4704 | 28 |
| 89 | 3214-21 | 4620 | 33 |
| 102 | 3216-21 | 4522 | 38 |
| 115 | 3218-21 | 4558 | 43 |
| 127 | 3220-21 | 4656 | 48 |
| 139 | 3222-21 | 4524 | 52 |
| 152 | 3224-21 | 4560 | 57 |
| 178 | 3228-21 | 4656,5 | 67 |
| 203 | 3232-21 | 4544,8 | 76 |
| 229 | 3236-21 | 4377,4 | 86 |
| 254 | 3240-21 | 4170,5 | 95 |
| 305 | 3248-21 | 4400,4 | 114 |
| Ø DIÂMETRO EXTERNO FURO 63MM/ Ø INTERNO DA HASTE 38MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 76 | 4012-21 | 8736 | 28 |
| 89 | 4014-21 | 8580 | 33 |
| 102 | 4016-21 | 8398 | 38 |
| 115 | 4018-21 | 8041 | 43 |
| 127 | 4020-21 | 8064 | 48 |
| 152 | 4024-21 | 7752 | 57 |
| 178 | 4028-21 | 7638 | 67 |
| 203 | 4032-21 | 7600 | 76 |
| 229 | 4036-21 | 7671,2 | 86 |
| 254 | 4040-21 | 7448 | 95 |
| 305 | 4048-21 | 7375,8 | 114 |
