Descrição

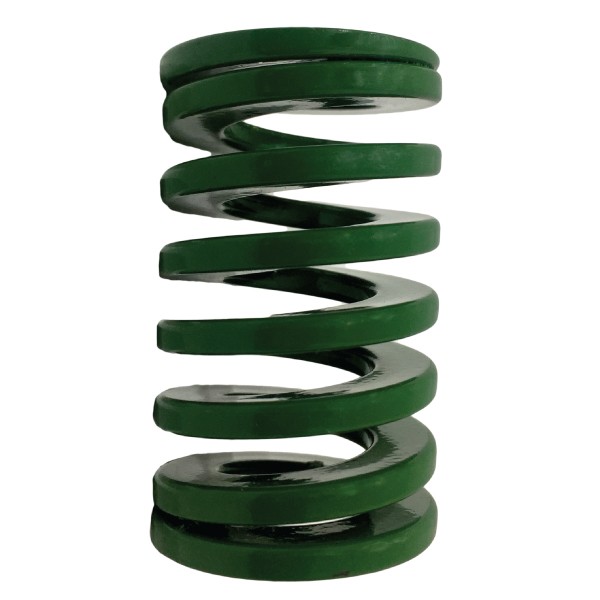

Liga de aço cromo de alta resistência à tração Seção transversal do arame otimizada Pontas com usinagem quadrada Garantem maior precisão de carga Tratadas por jato-percussão (aumenta a vida útil) Suportam cargas de choque e constantes deflexões à alta velocidade. Maior percurso disponível ao sólido. Observação: O diâmetro da haste (h) será sempre a metade do furo ( d ), com exceção das molas de 63 mm (h=38 mm)
| Ø DIÂMETRO EXTERNO FURO 10MM/ Ø INTERNO DA HASTE 5MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 25 | 0604-11 | 103 | 10,3 |
| 32 | 0605-11 | 111,4 | 13,1 |
| 38 | 0606-11 | 106,1 | 15,6 |
| 44 | 0607-11 | 108 | 18 |
| 51 | 0608-11 | 104,5 | 20,9 |
| 64 | 0610-11 | 111,8 | 26 |
| 76 | 0612-11 | 99,8 | 31,2 |
| 305 | 0648-11 | 137,5 | 125 |
| Ø DIÂMETRO EXTERNO FURO 12,5MM / Ø INTERNO DA HASTE 6,3MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 25 | 0804-11 | 184,4 | 10,3 |
| 32 | 0805-11 | 214,8 | 13,1 |
| 38 | 0806-11 | 212,2 | 15,6 |
| 44 | 0807-11 | 217,8 | 18 |
| 51 | 0808-11 | 238,3 | 20,9 |
| 64 | 0810-11 | 244,6 | 26,3 |
| 76 | 0812-11 | 221,5 | 31,2 |
| 89 | 0814-11 | 197,1 | 36,5 |
| 305 | 0848-11 | 175 | 125 |
| Ø DIÂMETRO EXTERNO FURO 16MM/ Ø INTERNO DA HASTE 8MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 25 | 1004-11 | 241 | 10,3 |
| 32 | 1005-11 | 300 | 13,1 |
| 38 | 1006-11 | 301,1 | 15,6 |
| 44 | 1007-11 | 307,8 | 18 |
| 51 | 1008-11 | 328,1 | 20,9 |
| 64 | 1010-11 | 281,4 | 26,3 |
| 76 | 1012-11 | 312 | 31,2 |
| 89 | 1014-11 | 313,9 | 36,5 |
| 102 | 1016-11 | 326 | 41,8 |
| 305 | 1048-11 | 312,5 | 125 |
| Ø DIÂMETRO EXTERNO FURO 20MM/ Ø INTERNO DA HASTE 10MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 25 | 1204-11 | 569,2 | 10,2 |
| 32 | 1205-11 | 532,5 | 12,5 |
| 38 | 1206-11 | 499,5 | 15 |
| 44 | 1207-11 | 540 | 18 |
| 51 | 1208-11 | 490 | 20 |
| 64 | 1210-11 | 500 | 25 |
| 76 | 1212-11 | 480 | 30 |
| 89 | 1214-11 | 490 | 35 |
| 102 | 1216-11 | 492 | 41 |
| 115 | 1218-11 | 501,4 | 46 |
| 127 | 1220-11 | 484,5 | 51 |
| 139 | 1222-11 | 470,4 | 56 |
| 152 | 1224-11 | 457,5 | 61 |
| 305 | 1248-11 | 488 | 122 |
| Ø DIÂMETRO EXTERNO FURO 25MM/ Ø INTERNO DA HASTE 12,5MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 25 | 1604-11 | 1020 | 10,2 |
| 32 | 1605-11 | 1003,8 | 12,5 |
| 38 | 1606-11 | 930 | 15 |
| 44 | 1607-11 | 952,2 | 18 |
| 51 | 1608-11 | 880 | 20 |
| 64 | 1610-11 | 880 | 25 |
| 76 | 1612-11 | 840 | 30 |
| 89 | 1614-11 | 840 | 35 |
| 102 | 1616-11 | 865,1 | 41 |
| 115 | 1618-11 | 860,2 | 46 |
| 127 | 1620-11 | 851,7 | 51 |
| 139 | 1622-11 | 856,8 | 56 |
| 152 | 1624-11 | 854 | 61 |
| 178 | 1628-11 | 887,5 | 71 |
| 203 | 1632-11 | 842,4 | 81 |
| 305 | 1648-11 | 854 | 122 |
| Ø DIÂMETRO EXTERNO FURO 32MM/ Ø INTERNO DA HASTE 16MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 38 | 2006-11 | 1410 | 15 |
| 44 | 2007-11 | 1431 | 18 |
| 51 | 2008-11 | 1340 | 20 |
| 64 | 2010-11 | 1325 | 25 |
| 76 | 2012-11 | 1320 | 30 |
| 89 | 2014-11 | 1302 | 35 |
| 102 | 2016-11 | 1312 | 41 |
| 115 | 2018-11 | 1334 | 46 |
| 127 | 2020-11 | 1275 | 51 |
| 139 | 2022-11 | 1288 | 56 |
| 152 | 2024-11 | 1311,5 | 61 |
| 187 | 2028-11 | 1292,2 | 71 |
| 203 | 2032-11 | 1279,8 | 81 |
| 254 | 2040-11 | 1275 | 102 |
| 305 | 2048-11 | 1256,6 | 122 |
| Ø DIÂMETRO EXTERNO FURO 40MM/ Ø INTERNO DA HASTE 20MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 51 | 2408-11 | 1840 | 20 |
| 64 | 2410-11 | 1825 | 25 |
| 76 | 2412-11 | 1890 | 30 |
| 89 | 2414-11 | 1785 | 35 |
| 102 | 2416-11 | 1763 | 41 |
| 115 | 2418-11 | 1821,6 | 46 |
| 127 | 2420-11 | 1887 | 51 |
| 139 | 2422-11 | 1792 | 56 |
| 152 | 2424-11 | 1708 | 61 |
| 178 | 2428-11 | 1789,2 | 71 |
| 203 | 2432-11 | 1838,7 | 81 |
| 254 | 2440-11 | 1734 | 102 |
| 305 | 2448-11 | 1805,6 | 122 |
| Ø DIÂMETRO EXTERNO FURO 50MM/ Ø INTERNO DA HASTE 25MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 64 | 3210-11 | 3900 | 25 |
| 76 | 3212-11 | 3750 | 30 |
| 89 | 3214-11 | 3815 | 35 |
| 102 | 3216-11 | 3854 | 41 |
| 115 | 3218-11 | 3726 | 46 |
| 127 | 3220-11 | 3621 | 51 |
| 139 | 3222-11 | 3725 | 56 |
| 152 | 3224-11 | 3660 | 61 |
| 178 | 3228-11 | 3692 | 71 |
| 203 | 3232-11 | 3564 | 81 |
| 254 | 3240-11 | 3570 | 102 |
| 305 | 3248-11 | 3477 | 122 |
| Ø DIÂMETRO EXTERNO FURO 63MM/ Ø INTERNO DA HASTE 38MM | |||
| Comp. | Código | Carga (N) | Deflexão(mm) |
| 76 | 4012-11 | 5670 | 30 |
| 89 | 4014-11 | 5530 | 35 |
| 102 | 4016-11 | 5371 | 41 |
| 115 | 4018-11 | 5336 | 46 |
| 127 | 4020-11 | 5253 | 51 |
| 152 | 4024-11 | 5142,3 | 61 |
| 178 | 4028-11 | 5076,5 | 71 |
| 203 | 4032-11 | 4997,7 | 81 |
| 254 | 4040-11 | 4794 | 102 |
| 305 | 4048-11 | 4660,4 | 122 |
