Descrição

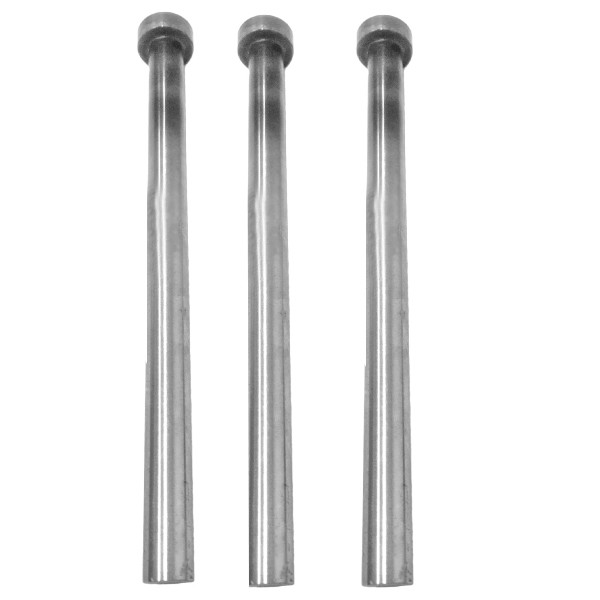

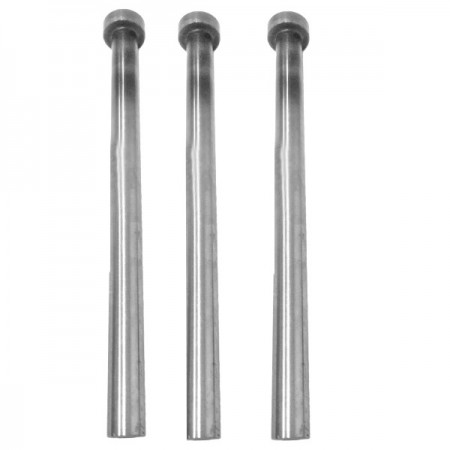

Fabricado em aço especial Nitretado em banho Tenifer para maior vida útil, mesmo nas mais altas temperaturas. Para moldes de fundição sob pressão. Execução: Retificado, nitretado, cabeça forjada a quente Dureza: Núcleo de grande tenacidade Superfície 950-1.100 HV (aprox. 70 HRC). Material H13. Medidas especiais sob encomenda.

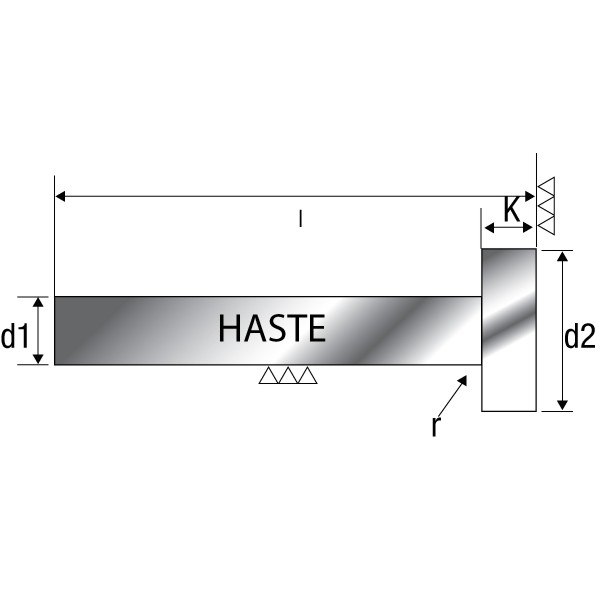

| MEDIDAS DA CABEÇA | ||
| DIAMETRO EXTRATOR (D1) | D2 = -0,2 | K – 0,05 |
| 1 | 3 | 1,5 |
| 1,5 | 3 | 1,5 |
| 2 | 4 | 2 |
| 2,5 | 5 | 2 |
| 3 | 6 | 3 |
| 3,5 | 7 | 3 |
| 4 | 8 | 3 |
| 5 | 10 | 3 |
| 6 | 12 | 5 |
| 8 | 14 | 5 |
| 10 | 16 | 5 |
| 12 | 20 | 7 |
| 14 | 22 | 7 |
| 16 | 24 | 7 |
| MEDIDAS DO CORPO | |||||||||||
| DIAMETRO ↓ | /COMPRIMENTO → | ||||||||||
| 1 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 315 | |||
| 1,5 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 315 | |||
| 2 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 315 | 400 | ||
| 2,5 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 315 | 400 | ||
| 3 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 315 | 400 | ||
| 3,5 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 315 | 400 | ||
| 4 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 315 | 400 | 500 | |
| 4,5 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 315 | 400 | 500 | |
| 5 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 315 | 400 | 500 | 630 |
| 6 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 315 | 400 | 500 | 630 |
| 8 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 315 | 400 | 500 | 630 |
| 10 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 315 | 400 | 500 | 630 |
| 12 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 315 | 400 | 500 | 630 |
| 14 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 315 | 400 | 500 | 630 |
| 16 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 315 | 400 | 500 | 630 |
